Mapas Lumínicos
Municipales
Diagnóstico preciso y georreferenciado del flujo lumínico real de cada calle. La base objetiva que tu municipio necesita antes de invertir en la renovación del alumbrado público.
cartografiados
analizados
e independientes
de I+D+i
El diagnóstico que tu alumbrado realmente necesita
Un mapa lumínico es la representación georreferenciada de los niveles reales de iluminancia (lux) y uniformidad de cada calle y vial de un municipio. Se obtiene recorriendo toda la red viaria con sondas luxométricas montadas en un vehículo que registran miles de puntos posicionados por GPS.
Los datos se procesan con un geoproceso GIS desarrollado internamente por Green Globe, que incorpora la velocidad del vehículo, la geometría de cada vial y las mediciones fotométricas para obtener valores estadísticamente representativos por tramo.

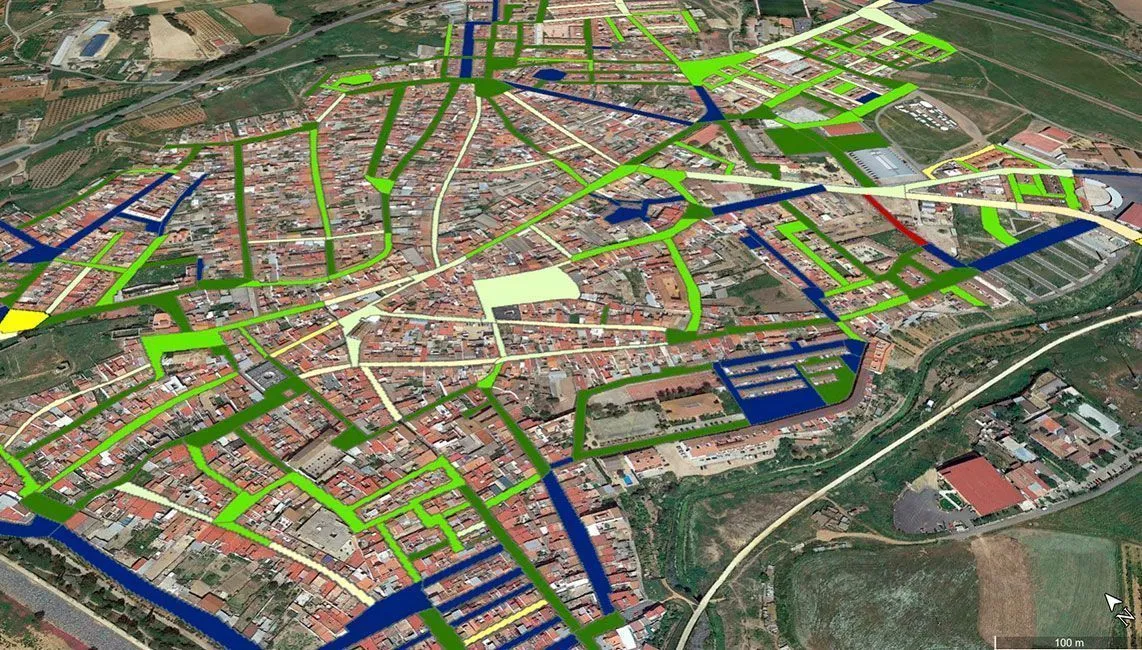

El resultado son tres productos cartográficos exportables a Google Earth: el mapa de iluminancia media real, el mapa de uniformidad y el mapa de niveles puntuales — el único documento objetivo para planificar, licitar y certificar la renovación del alumbrado público.
Cuatro fases de alta precisión
Big data + sensores luxométricos + GIS propio. Un flujo validado en más de 30 municipios.

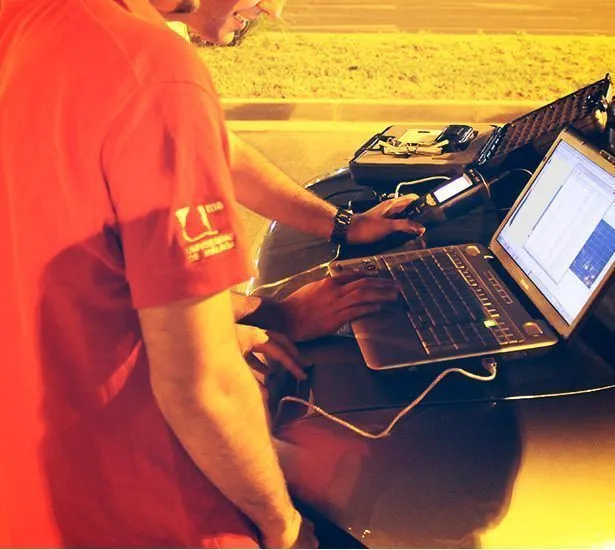

Captura en campo
Un vehículo recorre cada calle con sondas luxométricas y GPS. En 500 m de calle se registran de cientos a miles de mediciones posicionadas.
Adquisición de datos
Un ordenador a bordo registra simultáneamente mediciones fotométricas, velocidad y coordenadas GPS formando un dataset georreferenciado.
Geoproceso GIS propio
Se aplica el algoritmo Green Globe: cruzamos datos luxométricos con geometría vial, velocidad y categoría de vía para calcular iluminancia media real.
Entregables y certificación

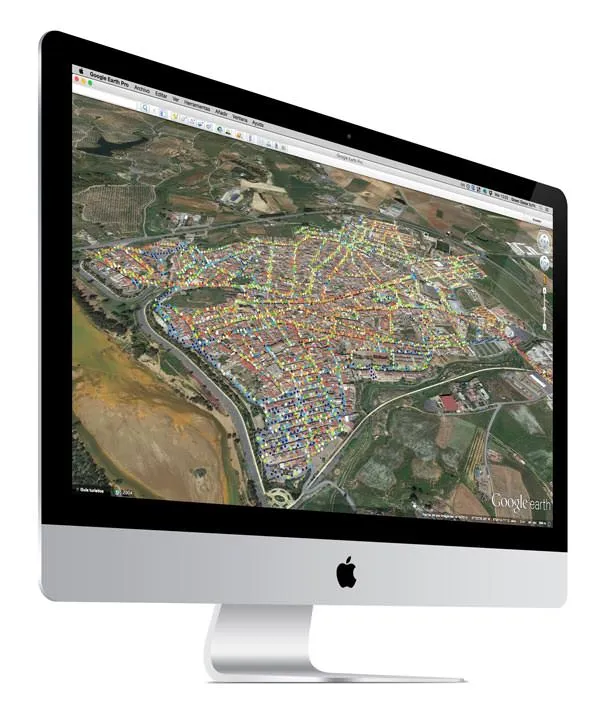

Tres capas KML/Shapefile/GeoJSON + informe PDF. Compatible con Google Earth y cualquier GIS municipal.
Tres mapas, un diagnóstico completo
Cada encargo incluye tres capas cartográficas independientes que ofrecen una visión exhaustiva del estado real del alumbrado público municipal.

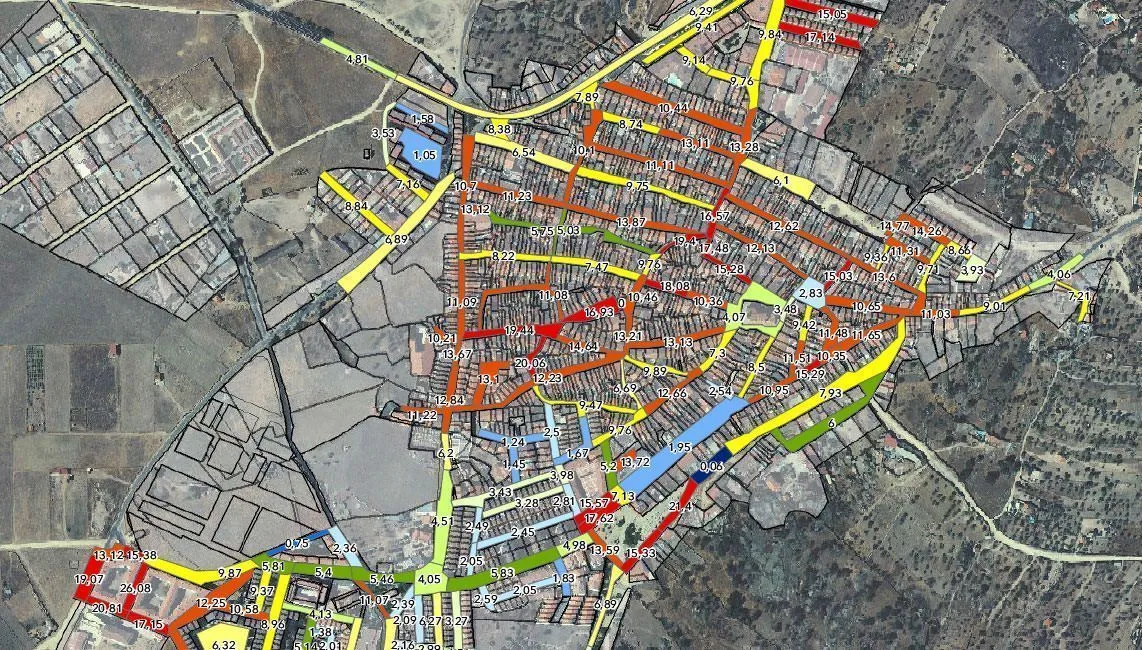

Identifica déficits y excesos respecto a los niveles mínimos de la norma EN 13201 y el Reglamento de Eficiencia Energética en Alumbrado Exterior.
📏 Unidad: lux (lx)

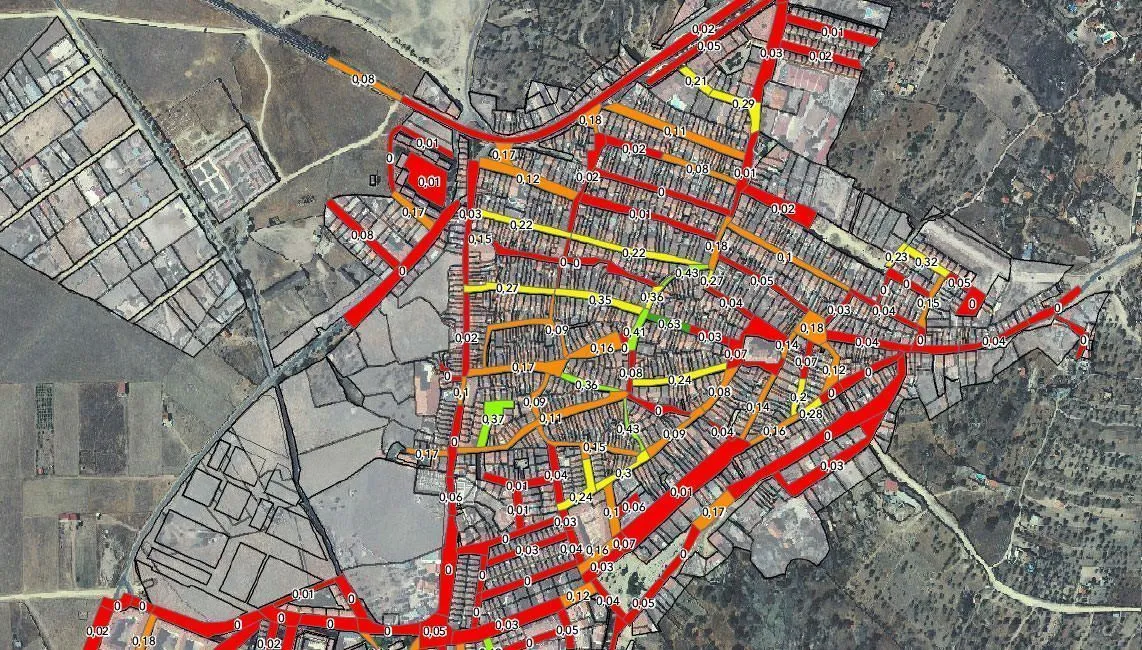

Refleja la relación entre iluminancia mínima y media (U0). Clave para evaluar la calidad fotométrica y detectar zonas oscuras que generan inseguridad vial.
👁️ Índice U0 (0 – 1)

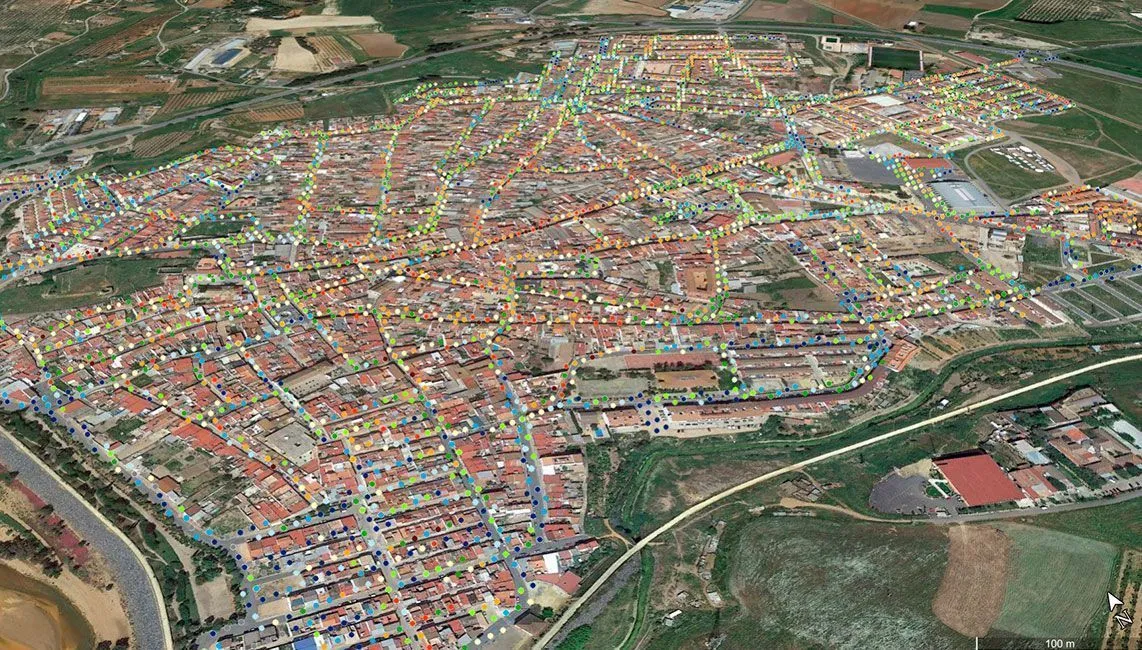

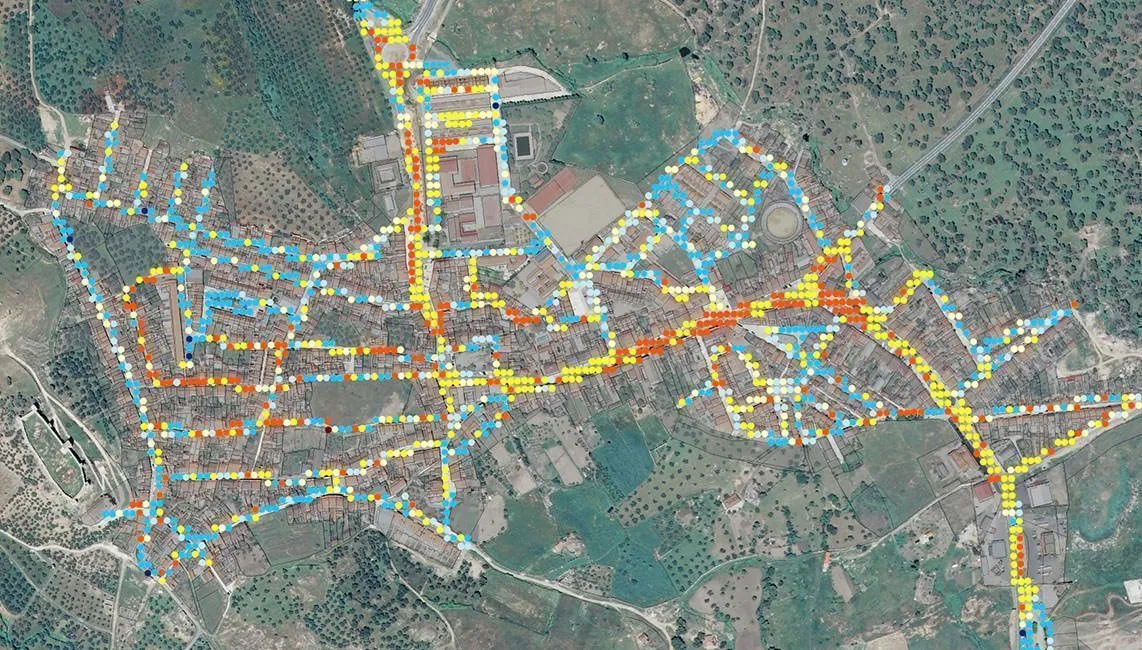

Geolocaliza cada medición individual. Detecta luminarias averiadas, puntos oscuros y zonas con obstáculos con coordenadas exactas.
📍 Exportable a Google Earth / KMLMapas lumínicos en acción
Hardware y software desarrollados en I+D+i
Nuestro equipo de I+D+i ha desarrollado tanto el hardware de captura como el software GIS de análisis, combinando la potencia de la minería de datos, el análisis big data y los sistemas de información geográfica (SIG/GIS).
El sistema procesa velocidad, geometría de cada vial y datos luxométricos para generar valores estadísticamente representativos, superando ampliamente los métodos de medición tradicionales por puntos.
Beneficios cuantificables para tu municipio
Máximo ahorro energético
Diseño basado en necesidades reales. Sin sobredimensionamiento, la factura eléctrica se reduce al mínimo.
Certificación objetiva
Documentación técnica antes y después. Acredita la mejora ante la administración y ciudadanos.
Reducción de plazos
El diagnóstico previo elimina iteraciones de diseño y acorta el tiempo hasta la licitación.
Activo GIS permanente
Los mapas se integran en el GIS municipal como activo permanente para la gestión urbana.
Situaciones clave que justifican el estudio
Cualquier municipio con instalaciones de alumbrado de más de 10 años o que planee una renovación debería contar con un mapa lumínico actualizado.
- 1Renovación a tecnología LED
Dimensiona correctamente cada punto de luz y garantiza que el ahorro proyectado se alcanza realmente.
- 2Cumplimiento normativo y auditorías
Acredita ante la DGT, la IDAE o cualquier inspección que los niveles cumplen las clases viales (EN 13201).
- 3Certificación de cielo nocturno
Requisito previo para Starlight o IDA Dark Sky. Demuestra el control efectivo de emisiones de luz artificial.
- 4Fondos europeos (FEDER, PERTE)
Las convocatorias de transición energética exigen la línea base cuantificada que el mapa aporta.
Marco normativo de referencia
Normativas vigentes que regulan la calidad y eficiencia del alumbrado exterior en España y Andalucía:
Real Decreto 1890/2008 Regl. Eficiencia Energética Alumbrado EN 13201:2015 Ley 34/2007 Calidad del Aire PNIEC 2021-2030Andalucía — normativa autonómica vigente:
Decreto 37/2025, de 11 de febreroEl Decreto 37/2025 aprueba el nuevo Reglamento de protección frente a la contaminación lumínica en Andalucía (BOJA 14/02/2025). Establece niveles máximos de iluminación por uso y franja horaria, limita la luz intrusa y el flujo hemisférico superior, y obliga a los municipios a aprobar su zonificación lumínica del territorio (zonas E0–E4), para la que el mapa lumínico es el instrumento técnico base imprescindible.
⚠ Derogado: Decreto 357/2010 (sustituido íntegramente por el Decreto 37/2025)
Proyectos de referencia
Más de una década ejecutando estudios de flujo lumínico para municipios, diputaciones y espacios naturales en toda España.
Huelva · Municipio
Mapa lumínico urbano — Huelva
Cartografía completa para optimizar la migración a LED. Identificación de zonas críticas e informe de priorización.
Córdoba · Diputación
Inventario y mapas — Municipios de Córdoba
Inventariado y caracterización de instalaciones en la provincia. Base técnica para el programa de eficiencia energética.
Huelva · Espacio Natural
Contaminación lumínica en Doñana
Mediciones fijas e itinerantes en el Parque Nacional y Natural de Doñana para evaluar el impacto sobre la biodiversidad.
Andalucía · Administración
Zonificación lumínica municipal
Clasificación del territorio conforme a la normativa vigente (Decreto 37/2025), con cartografía GIS entregada a los ayuntamientos.
Andalucía · Universidad
Campus universitarios de Andalucía
Inventario y caracterización del alumbrado exterior de los campus universitarios andaluces con propuestas de mejora.
Varias CCAA · Empresa privada
Auditorías de alumbrado concesionado
Evaluación independiente del cumplimiento de niveles lumínicos en contratos de concesión con tecnología LED.
Todo lo que debes saber sobre los mapas lumínicos
¿Qué es un mapa lumínico y en qué se diferencia de una auditoría de alumbrado?▾
Un mapa lumínico es un producto cartográfico que representa visualmente y con coordenadas los niveles reales de iluminancia de cada calle. Una auditoría de alumbrado es un proceso más amplio que puede incluir inspección de luminarias y análisis energético, pero no produce necesariamente cobertura espacial completa. El mapa lumínico puede ser parte de una auditoría o encargarse como producto independiente.
¿Cuánto tiempo tarda para un municipio de tamaño medio?▾
La captura de datos para un municipio de 20.000–50.000 habitantes se realiza en 1–3 noches de trabajo. El procesamiento GIS requiere 2–4 semanas adicionales. El plazo total desde la firma hasta la entrega es de 3 a 6 semanas según la complejidad de la red vial.
¿Qué normativa obliga a los ayuntamientos a conocer sus niveles de iluminancia?▾
El Real Decreto 1890/2008 establece que las instalaciones nuevas y renovadas deben alcanzar los niveles de las clases viales de la norma EN 13201. En Andalucía, el Decreto 37/2025, de 11 de febrero (BOJA 14/02/2025) aprueba el nuevo Reglamento de protección frente a la contaminación lumínica, que obliga a los municipios a realizar la zonificación lumínica de su territorio y deroga expresamente el anterior Decreto 357/2010.
¿Sirven para tramitar la certificación Starlight de cielo oscuro?▾
Sí. Green Globe es empresa de referencia nacional en certificación de cielos nocturnos. Los mapas lumínicos son pieza fundamental del expediente para Starlight o IDA Dark Sky, ya que demuestran el control efectivo de emisiones de luz artificial. Los combinamos con mediciones de luminancia del cielo (SQM) para construir el expediente completo.
¿En qué formatos se entregan y son compatibles con el GIS municipal?▾
Los entregables incluyen Shapefile, GeoJSON y KML/KMZ más informe técnico en PDF. Compatibles con QGIS, ArcGIS, AutoCAD Civil 3D y los visores GIS municipales más usados en España. Si el ayuntamiento usa una plataforma específica, adaptamos el formato sin coste adicional.
¿Tu municipio necesita un diagnóstico lumínico?
Presupuesto sin compromiso, ajustado a las dimensiones reales de tu municipio. Operamos en todo el territorio nacional.
También puedes llamarnos: 951 383 947
